Clasificación del grado de P.I.

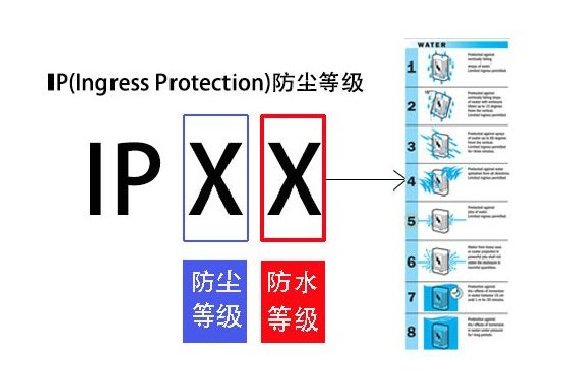

¿Qué es la calificación IP? IP es la abreviatura de Ingress Protection. La clasificación IP es el nivel de protección contra la intrusión de objetos extraños en los gabinetes de equipos eléctricos. La fuente es la norma de la Comisión Electrotécnica Internacional IEC 60529. Esta norma también fue adoptada como una norma nacional de EE. UU. En 2004. En esta norma, para la protección de los gabinetes de equipos eléctricos contra objetos extraños, el formato de la clasificación IP es IPXX, donde XX son dos números arábigos, el primer número marcado representa el nivel de protección de la protección de contacto y los objetos extraños, y el segundo número marcado representa el nivel de protección a prueba de agua. El nivel de protección específico puede referirse a la tabla a continuación.

El nivel de protección IP es un indicador importante de la protección de seguridad de los equipos eléctricos. Los sistemas de IP y otros niveles de protección proporcionan un método para clasificar los productos en función del grado de resistencia al polvo, al agua y a la colisión de los equipos y embalajes eléctricos. Este sistema ha sido obtenido por la mayoría de los países europeos. Aprobado por la Comisión Electrotécnica Internacional (IEC) y anunciado en el nivel de protección del embalaje exterior IED529 (BS EN 60529: 1992) (código IP). El nivel de protección se expresa principalmente por IP seguido de dos números, y el número se utiliza para aclarar el nivel de protección. El primer número indica el rango de resistencia del equipo al polvo fino o el grado en que las personas están protegidas de daños en un ambiente sellado. Represento el nivel para evitar la entrada de objetos extraños sólidos, el nivel más alto es 6; El segundo número indica el grado de impermeabilización del dispositivo. P representa el nivel de prevención de ingreso de agua, el nivel más alto es 8.

Nivel de polvo

0 Sin protección Sin protección especial

1 Evite la intrusión de objetos de más de 50 mm para evitar que el cuerpo humano toque accidentalmente las partes internas del equipo eléctrico

2 Evite la intrusión de objetos de más de 12 mm Evite que los dedos toquen las partes internas del equipo eléctrico

3 Prevenga la intrusión de objetos mayores de 2.5 mm Prevenga la intrusión de herramientas, cables u objetos con un diámetro mayor de 2.5 mm

4 Prevenir la invasión de objetos de más de 1.0 mm Prevenir la invasión de mosquitos, insectos u objetos de más de 1.0 mm de diámetro

5 Resistente al polvo Es imposible evitar por completo la intrusión de polvo, pero la cantidad de polvo intrusivo no afectará el funcionamiento normal del sistema eléctrico.

6 a prueba de polvo

nivel impermeable

0 Sin protección Sin protección especial

1 Evite que entre agua que gotea

2 Prevenga la intrusión por goteo cuando está inclinado a 15 grados Cuando el equipo eléctrico está inclinado a 15 grados, aún puede evitar el goteo

3 Prevenga la intrusión del agua rociada Prevenga el agua de lluvia o el agua rociada verticalmente en la dirección con un ángulo de menos de 50 grados

4 Prevenga la intrusión de agua de salpicadura Prevenga la salpicadura de agua de salpicadura en todas las direcciones

5 Prevenir la intrusión de grandes olas de agua

6 Evite la intrusión de grandes olas de agua El equipo eléctrico se sumerge en agua durante un cierto período de tiempo o bajo la condición de presión de agua, lo que aún puede garantizar el funcionamiento normal del equipo.

7 Prevenir la intrusión de agua intrusiva El agua sumergida indefinida en el equipo eléctrico aún puede garantizar el funcionamiento normal del equipo bajo una cierta presión de agua.

8 Previene los efectos hundidos
