El papel del cable blindado

El entorno de ruido electromagnético en los sitios de aplicación industrial es a menudo muy complicado. La radiación o conducción (EMI) del ruido electromagnético puede interferir seriamente con el funcionamiento normal de los equipos electromecánicos. En este proceso, un portador importante de propagación de ruido electromagnético son los diversos cables utilizados en el equipo de la línea de producción. Algunos de ellos son fuentes de ruido y otros son objetos perturbadores. Como fuente de ruido, el cable transmitirá ruido a las líneas y equipos circundantes como una antena de transmisión de radio; Como objeto de interferencia, el cable absorberá la interferencia de ruido de otras fuentes de radiación como la antena receptora.

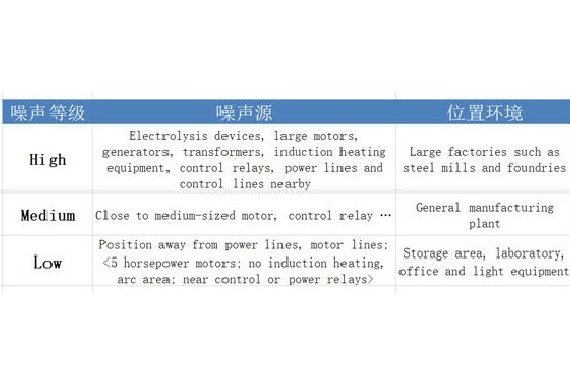

Para las áreas de aplicación que pueden verse afectadas por varios tipos de fuentes de ruido, consulte la lista anterior. Cabe señalar que los grandes interruptores de potencia, los calentadores de inducción, los grandes transformadores, etc. pueden emitir un alto nivel de ruido conducido e interferencia radiada; colocando el cable de señal cerca de la línea de alimentación también se acoplará el ruido a la línea de señal hacia arriba.

Para combatir la interferencia de ruido electromagnético en las líneas eléctricas, una forma muy importante es utilizar cables blindados. Un cable blindado es un cable con uno o más cables (aislados) envueltos por una capa conductora común. Esta capa conductora común es la capa de blindaje del cable. Generalmente está compuesto de hilos trenzados de cobre (u otros metales como el aluminio), alambres de cobre enrollados en espiral no tejidos o capas de polímeros conductores. Los cables de señal o de alimentación se pueden enrollar dentro de la capa de protección para evitar interferencias de ruido electromagnético de dos maneras. Por un lado, simplemente puede reflejar la energía del ruido como una capa de aislamiento; Por otro lado, puede absorber el ruido y conducirlo al suelo, que se convierte en la ruta de retorno de la señal de ruido.

Y, en cualquier caso, el ruido electromagnético no se transmitirá directamente al conductor de línea. Aunque a veces la energía del ruido aún puede pasar a través de la capa de protección, por lo general se ha atenuado en gran medida, es difícil causar interferencia. Por lo tanto, independientemente de si el cable en sí es una fuente de interferencia o un objeto para interferir, será muy efectivo usar blindaje para él. El blindaje del cable tendrá diferentes niveles de rendimiento, proporcionando diferentes grados del efecto de blindaje. Al mismo tiempo, hay muchos factores que determinan la demanda de blindaje, como el entorno de la aplicación eléctrica, el costo (es decir, ¿por qué deberíamos pagar un alto costo por más blindaje?), Y el diámetro, peso y flexibilidad del cable ... y otras cuestiones

Yeahui es un proveedor de conectores con 11 años de experiencia en el desarrollo de conectores y mazos de cables de alta calidad. Tenemos muchos tipos de productos, incluido el conector obd, el conector circular, el conector agrícola, etc. Podemos cumplir con los requisitos de varios clientes. Siéntase libre de aprender más sobre los conectores o comprar nuestros conectores, esperando su mensaje.
