Estructura del conector M12

El conector M12 es un dispositivo que conecta dos dispositivos activos. Es un enchufe y un enchufe que transmite corriente o señales. También se llama un conector en China. El producto es impermeable, resistente al aceite, resistente al frío, estable en rendimiento, conexión eficiente y rápida, ampliamente utilizado en interruptores fotoeléctricos, sensores y en varios sistemas de cableado industrial.

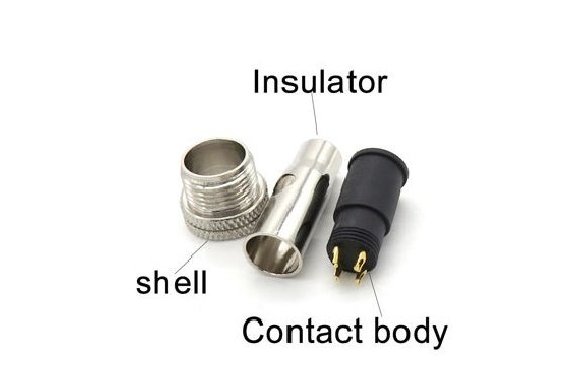

Estructura del conector M12: el conector M12 consta de tres unidades básicas: carcasa, aislante y cuerpo de contacto.

Carcasa: la carcasa del conector M12 se refiere a la carcasa del enchufe y el zócalo, la tuerca de conexión, el accesorio de cola. El papel de la carcasa es proteger las partes internas del conector M12, como los aislantes y los cuerpos de contacto (denominados colectivamente conectores de clavija), contra daños. La tecla de posicionamiento anterior asegura el posicionamiento del enchufe y el enchufe. La tuerca de conexión se utiliza para conectar y desconectar el enchufe y la toma. El accesorio de cola se usa para proteger la terminación del cable y el cuerpo de contacto del daño y se usa para fijar el cable. La carcasa también tiene un cierto efecto de protección electromagnética y una función impermeable. La carcasa generalmente está hecha de procesamiento de plástico (procesamiento de máquina, extrusión en frío, fundición a presión). Las carcasas de acero se utilizan principalmente para soldar sellado de vidrio y conectores eléctricos resistentes a altas temperaturas.

Aislador: Consiste en un aislador de clavija y un aislante. La interfaz está compuesta por un cuerpo estricto y un cuerpo de sellado de línea. Y mantenga el pasador insertado en la posición establecida, separado entre cada cuerpo de contacto y cada cuerpo de contacto y carcasa a través del aislador más el cuerpo de sellado de la interfaz del cuerpo del cable de sellado para obtener medidas de sellado para mejorar la resistencia ambiental del conector eléctrico.

El conector pin es un componente clave de un conector eléctrico, que afecta directamente la confiabilidad del conector eléctrico. La superficie está plateada y dorada para lograr el propósito de baja resistencia de contacto y anticorrosión. Con el fin de adaptarse a la resistencia a altas temperaturas del producto, baja temperatura, retardante de llama, para garantizar las dimensiones geométricas estables y confiables de las piezas. La mayoría de los aisladores están moldeados con plástico termoestable. El cuerpo de sellado de la interfaz está formado por moldeo de caucho de silicona. El cuerpo de contacto es el término general del conector de clavija, que se divide en tipo de soldadura y conexión de tornillo, etc., y se utiliza para realizar la conexión del circuito. Tal método es más rápido y seguro. Las características estructurales son: resistencia ambiental, conexión de bayoneta, posición de múltiples teclas, cuerpo de contacto y conexión de engarzado de cable.

Yeahui es un proveedor de conectores con 11 años de experiencia en el desarrollo de conectores y mazos de cables de alta calidad. Tenemos muchos tipos de productos, incluido el conector obd, el conector circular, el conector agrícola, etc. Podemos cumplir con los requisitos de varios clientes. Siéntase libre de aprender más sobre los conectores o comprar nuestros conectores, esperando su mensaje.
