A qué debe prestar atención al elegir un conector

Los conectores y conectores son componentes electrónicos relativamente comunes en las aplicaciones de fabricación modernas, y son cruciales para mejorar la fabricación. No hace falta decir que el uso de conectores en nuestra producción y vida de productos electrónicos es innecesario. Los productos electrónicos sin conectores son muebles sin ningún efecto. Aunque es el cuerpo principal y el conector es solo un accesorio, la importancia de ambos es la misma. En particular, el tiempo de transmisión de información al realizar equipos electromecánicos muestra el importante papel de los conectores. Debido a los conectores, la importancia de los conectores resalta la importancia de su propia calidad. Su importante papel también debe beneficiarse de la calidad confiable de sus productos. Elegir productos de conector de alta calidad es la clave para determinar nuestra calidad de vida, pero también nos causará mucha confusión. Entonces, ¿a qué debemos prestar atención al seleccionar un conector? La siguiente es una introducción detallada para todos, espero que sea útil para todos después de leer este artículo.

1. Tamaño estructural: las dimensiones externas del conector son muy importantes. El conector tiene ciertas restricciones de espacio en el producto, especialmente el conector de la placa única, que no puede interferir con otros componentes. Seleccione el método de instalación apropiado de acuerdo con el espacio de uso (la instalación frontal y la instalación posterior se fijan con tornillos, collares, remaches o la propia bayoneta del conector bloqueada rápidamente, etc.) y la forma (recta, curva, tipo T), Plaza Circular).

2. Adaptación de impedancia: algunas señales tienen requisitos de impedancia, especialmente para señales de RF. Los requisitos de coincidencia de impedancia son más estrictos. La falta de coincidencia de impedancia a veces causa la reflexión de la señal, que afecta la transmisión de la señal. En general, la transmisión de señal no tiene impedancia para el conector. requisitos especiales

3. Protección: con el desarrollo de productos de comunicación, EMC está recibiendo cada vez más atención. Al seleccionar un conector, se requiere una carcasa metálica. Al mismo tiempo, el cable necesita un escudo. El blindaje debe estar conectado a la carcasa metálica del conector para lograr el blindaje. Como resultado, también es posible utilizar un método de moldeo por inyección para envolver la parte del enchufe con una cubierta de cobre, y la capa de protección del cable y la cubierta de cobre están soldadas entre sí.

4. Anti-inserción errónea: Hay dos aspectos de la anti inserción incorrecta: por un lado, el conector en sí, el conector gira 180 grados y la señal está conectada incorrectamente debido a conexiones mal colocadas. En este momento, debe elegir el conector antienchufe lo más posible, o ajustar la posición relativa de los conectores para que el conjunto sea único; Por otro lado, para reducir el tipo de material, varias señales utilizan el mismo conector. En este momento, puede suceder que el enchufe A esté enchufado en el enchufe B. En este momento, debe prestar atención a Si esta situación causará graves consecuencias (alarma no simple, destructiva), las interfaces A y B deben seleccionarse como diferentes tipos de sockets.

5. Confiabilidad del conector: el conector se utiliza para conectar señales, por lo que la parte de conexión debe ser confiable (por ejemplo, el contacto con la superficie es mejor que el contacto puntual, el tipo de orificio es mejor que el tipo de resorte de hoja, etc.).

6, el uso del medio ambiente: el conector se utiliza en exteriores, interiores, alta temperatura, alta humedad, niebla salina, moho, frío y otros entornos, el conector tiene requisitos especiales.

7. Versatilidad: en el proceso de selección del conector, es necesario elegir objetos comunes tanto como sea posible, especialmente entre la misma serie de productos. La selección del conector tiene una fuerte universalidad, lo que reduce el tipo de materiales, aumenta el número y reduce el costo, y reduce el riesgo de carga.

8. Función de bloqueo: para evitar que el conector se caiga durante el acoplamiento y garantizar un buen contacto, el conector debe tener una función de bloqueo.

9. Costo: el costo también es un factor relativamente importante en el proceso de selección. Con la competencia cada vez más feroz del mercado, la selección adecuada de conectores, el costo del conector y los costos de procesamiento deben considerarse de manera exhaustiva.

10. Disponibilidad: el suministro de conectores se verá afectado por muchos factores. Los conectores universales son mejores que los no universales. La producción nacional es mejor que la producción extranjera.

11. Frecuencia de inserción y extracción.

12. Conectores: los conectores pueden reflejar mejor su desempeño ambiental en términos de diseño de material externo. Debido a que el entorno externo es extremadamente complejo, es necesario adaptarse a estos entornos complejos para garantizar el rendimiento de su rendimiento. De lo contrario, no solo no puede ser muy bueno. Un buen trabajo puede ser peligroso. Ahora hay muchos entornos hostiles, y hay muchos tipos de conectores especiales para entornos hostiles que son más comunes en el diseño de conectores.

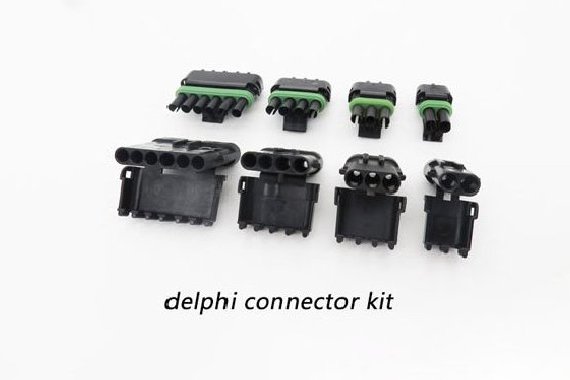

Yeahui es un proveedor de cable conector con 11 años de experiencia en el desarrollo de conectores y mazos de cables de alta calidad. Tenemos muchos tipos de productos, incluidos el conector obd, el conector circular, el conector agrícola, etc. Podemos cumplir con los requisitos de varios clientes. Siéntase libre de aprender más acerca de los conectores o comprar nuestros conectores, esperando su mensaje.
