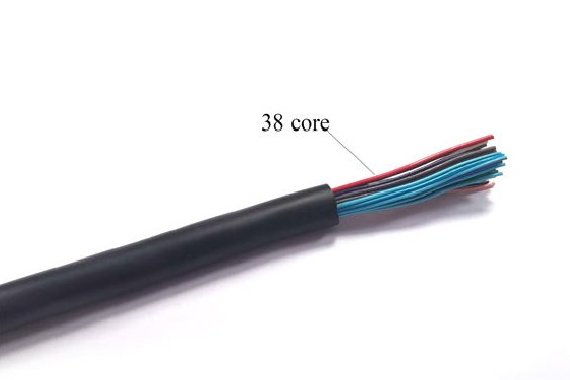

So identifizieren Sie das Erscheinungsbild von Drähten und Kabeln visuell

Wir können anhand der folgenden 5 Aspekte identifizieren.

1. PVC-Mantel: Die Oberfläche kann die regelmäßige "Unebenheit" des geflochtenen Netzes im Inneren erkennen, was darauf hinweist, dass die Verarbeitungstechnologie gut ist und es keinen relativen Schlupf gibt, was ein gutes Kabel ist. Das Aussehen ist glatt und die "Unebenheit" des komprimierten Geflechts ist nicht sichtbar, und die Jacke fühlt sich locker mit der Hand an. Es ist ein schlechtes Kabel;

2. Überprüfen Sie das Sieb der Abschirmschicht: Wenn die Anzahl der Siebe für Kupfer ausreicht, überprüfen Sie die Lötbarkeit und das Abkratzen von verzinntem Kupferdraht, um festzustellen, ob es sich um Kupferdraht handelt. Die Härte des Drahtes aus Aluminium-Magnesium-Legierung ist erheblich höher als der Kupferdraht; Der Bildschirm ist spärlich und verteilt. Ungleichmäßig, nicht fest mit Isolierung umwickelt usw. sind schlechte Kabel;

3. Überprüfen Sie den Kerndraht: Das Durchmesser-SYV-Kabel beträgt 0,78 bis 0,8 mm, das SYWV-Kabel beträgt 1,0 mm; Vor kurzem hat ein SYV75-5-Kerndrahtdurchmesser ein Kabel von 1,0 mm. Die charakteristische Impedanz dieses Kabels beträgt definitiv nicht 75 Ohm und wird nicht für ein 75-Ohm-Übertragungssystem verwendet.

4. Überprüfen Sie die Haftkraft des Kerndrahtes und der Isolationsschicht: Schneiden Sie die Isolationsschicht schräg ab und ziehen Sie den Kerndraht in Abisolierrichtung weg, um festzustellen, ob der Kerndraht und die Isolationsschicht mit Prozessmaterialien verbunden sind. Gute Kabel haben eine große Adhäsionskraft, schlecht Das Kabel ist nicht verschmutzt;

5. Längszugversuch: Nehmen Sie einen Meter Kabel, ziehen Sie den Kerndraht in Schichten, Isolationsschicht, Abschirmschicht, Außenhaus ab und lassen Sie jeweils 10 cm lang. Die Methode ist: Zwei Hände halten die benachbarten zwei Schichten des Kabels und ziehen in die entgegengesetzte Richtung; Das gute Kabel kann im Allgemeinen nicht mit Gewalt gezogen werden, und das schlechte Kabel kann leicht ohne großen Aufwand herausgezogen werden - das Aufzugskabel ist sehr wichtig, viele sogenannte "Aufzugsspezialkabel" haben diesbezüglich Probleme.
