Gängige Arten der M12-Codierung

Der wasserdichte Rundsteckverbinder M12 kann je nach Verdrahtungsmethode in Schweißdrahttyp und Verriegelungsklemmentyp unterteilt werden. Es kann gemäß der Montagemethode in zusammengebauten Typ, geformten Typ und Plattentyp unterteilt werden.

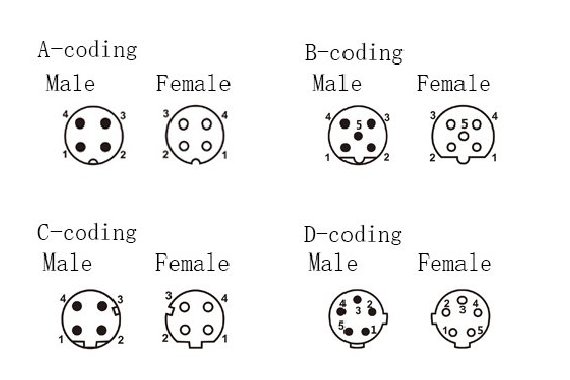

Gemäß dem fehlersicheren Codierungsverfahren kann es in A-Code, B-Code, C-Code, D-Code, X-Code unterteilt werden; Je nach Form kann es in gerade Verbindungskabel M12-180 °, Verbindungskabel M12-90 °, Verbindungskabel M12-T und Verbindungskabel M12-Y unterteilt werden. Es gibt auch zwei Arten von abgeschirmten und ungeschirmten. Je nach Anzahl der Pins oder Kerne gibt es 3.4.5.8.12pin. Das Außenhautmaterial des Verbindungskabels ist PUR, TPE, PVC usw.

A-codierte Steckverbinder sind die am häufigsten verwendeten Steckverbinder. Diese werden für Sensoren, Aktoren, Motoren und die meisten anderen Standardgeräte verwendet. Die Anzahl der Pins des A-codierten Steckers kann zwischen zwei und 12 Pins variieren.

B-codierte Steckverbinder werden hauptsächlich in Netzwerkkabeln verwendet, die über Feldbusse verbunden sind. Dies schließt insbesondere Systeme ein, die mit Profibus ausgeführt werden. B-codierte Steckverbinder haben normalerweise drei bis fünf Pins.

C-codierte Steckverbinder sind nicht so häufig wie andere Steckverbinder. Diese Anschlüsse werden hauptsächlich für Wechselstromsensoren und -aktoren verwendet. Sie haben auch eine doppelte Keilnut, um die Sicherheit zu erhöhen und sicherzustellen, dass kein anderes Kabel versehentlich durch diesen Stecker ersetzt wird. C-codierte Steckverbinder haben drei bis sechs Pins.

D-codierte Steckverbinder werden üblicherweise in Netzwerkkabeln für Ethernet- und ProfiNet-Systeme verwendet. D-codierte Anschlüsse können Daten bis zu 100 MB übertragen. Diese Anschlüsse bieten normalerweise drei bis fünf Stifte.

X-codierte Steckverbinder sind die neueste Entwicklung von Kabeln. Aufgrund ihrer Fähigkeit, große Datenmengen mit hoher Geschwindigkeit zu übertragen, werden sie immer beliebter. X-codierte Kabel können bis zu 1 GB Daten übertragen. Diese sind ideal für die Hochgeschwindigkeitsdatenübertragung in industriellen Anwendungen. Obwohl die Anzahl der Anschlüsse für andere Codierungskabel normalerweise unterschiedlich ist, haben X-Codierungskabel immer acht Pins.
