Was sind die Arten von abgeschirmten Kabeln

Die Kabelabschirmung weist unterschiedliche Leistungsstufen auf und bietet unterschiedliche Abschirmungseffekte. Gleichzeitig gibt es viele Faktoren, die den Bedarf an Abschirmung bestimmen, wie z. B.: Umgebung für elektrische Anwendungen, Kosten (dh: Warum sollten wir hohe Kosten für mehr Abschirmung zahlen?) Und Kabeldurchmesser, Gewicht und Flexibilität ...

Es gibt zwei Arten der Kabelabschirmung: Metallfolie und geflochtenes Netz.

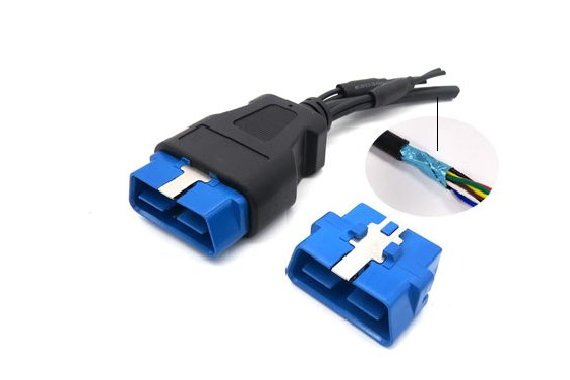

Die Metallfolien-Abschirmschicht verwendet normalerweise eine dünne Aluminiumschicht und ist an einem Träger wie Polyestermaterial befestigt, um die Festigkeit zu erhöhen und sie fester zu machen. Die Metallfolie kann den Draht zu 100% umwickeln und weist eine bessere Abschirmleistung auf. Gleichzeitig ist es schwierig zu verwenden, da es sehr dünn ist, insbesondere wenn es an den Stecker angeschlossen ist. Daher ist im Allgemeinen nicht die gesamte Metallfolienabschirmung geerdet, sondern Ableitungsdrähte werden verwendet, um die Abschirmung zu verbinden. Der Kerndraht von Yuiis YH1002 hat eine Metallfolienabschirmung.

Geflochtene Maschenschilde werden normalerweise aus blankem Kupferdraht oder verzinntem Kupferdraht gewebt. Es bietet einen niederohmigen Erdungspfad für elektromagnetische Störungen und kann durch Crimpen oder Schweißen bei Verwendung des Steckverbinders angeschlossen werden, was sehr praktisch ist. Geflochtene Maschenabschirmungen bieten keine 100% ige Abdeckung, da sie immer kleine Lücken auf der Oberfläche des Leiters aufweisen. Abhängig von der Dichtheit des Gewebes kann das gewebte Netz normalerweise eine Bedeckung von 70% bis 95% bieten. Im Allgemeinen ist jedoch bei fest verlegten Kabeln eine Abschirmungsabdeckung von 70% ausreichend. Yeshuis USB-Kabel hat sowohl ein geflochtenes Netz als auch eine Metallfolie.

Obwohl Metallfolie eine hohe Abschirmbedeckung aufweist, bedeutet dies nicht, dass ihre Abschirmwirkung besser ist. Der Grund dafür ist, dass Kupfer eine stärkere Leitfähigkeit als Aluminium aufweist, wodurch das gewebte Netz elektromagnetisches Rauschen besser leiten kann. Daher hat das gewebte Netz als Abschirmschicht häufig eine bessere Abschirmwirkung. Natürlich ist es nicht schwer zu erkennen, dass dies auch die Größe und die Kosten des Kabels in gewissem Maße erhöht.

In Anwendungen, in denen die laute Umgebung rau ist, müssen häufig mehrere Abschirmschichten verwendet werden. Am häufigsten werden gleichzeitig Metallfolie und gewebtes Netz verwendet. Zum Beispiel: Was wir zuvor im Artikel "Twisted Pair" gesagt haben, manchmal in einem mehradrigen Kabel, wird jedes Adernpaar mit einem Metallfolienschild umwickelt, um ein Übersprechen zwischen den Twisted Pair zu verhindern, während es mit Metallfolie abgeschirmt wird oder gewebtes Netz oder beides. Diese Kombination aus Metallfolie und geflochtenem Netz ermöglicht es den beiden Abschirmtechnologien, sich gegenseitig zu unterstützen und zu kompensieren, wobei die Einschränkungen der anderen mit den Vorteilen einer Technologie überwunden werden, wodurch das Kabel mit einer Abschirmung versehen wird, die jede einzelne Technologieleistung übertrifft.

In praktischen Anwendungen besteht der Zweck der Abschirmung darin, das induzierte elektromagnetische Rauschen zum Boden zu leiten und zum Rückweg des Rauschsignals zu werden, was sehr wichtig ist. Wenn Sie die Bedeutung nicht verstehen, kann dies zu einer ungültigen Blockierung führen. Der Kabelschirm und sein Abschluss müssen einen Erdungspfad mit niedriger Impedanz für elektromagnetische Störungen bereitstellen. Ein nicht geerdetes abgeschirmtes Kabel funktioniert nicht effektiv, und Unterbrechungspunkte oder übermäßige Knoten im Erdungspfad verringern die Abschirmleistung des Kabels aufgrund einer erhöhten Erdungsimpedanz.
