Die Rolle des abgeschirmten Kabels

Die Umgebung mit elektromagnetischen Störungen in industriellen Anwendungsgebieten ist oft sehr kompliziert. Die Strahlung oder Leitung (EMI) elektromagnetischer Störungen kann den normalen Betrieb elektromechanischer Geräte ernsthaft beeinträchtigen. Ein wichtiger Träger der Ausbreitung elektromagnetischer Störungen sind dabei die verschiedenen Kabel, die in der Produktionslinie verwendet werden. Einige von ihnen sind Geräuschquellen, andere stören Objekte. Als Rauschquelle überträgt das Kabel Rauschen wie eine Funkantenne an die umgebenden Leitungen und Geräte. Als Störobjekt absorbiert das Kabel Störgeräusche von anderen Strahlungsquellen wie der Empfangsantenne.

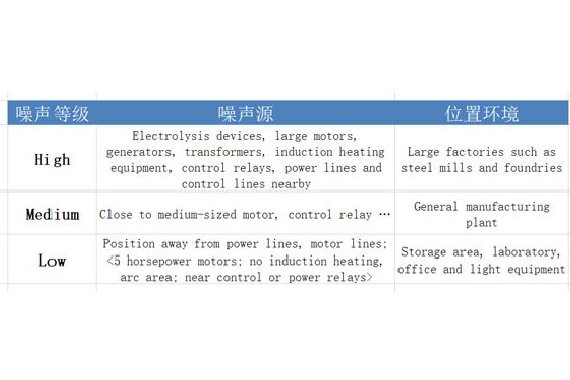

Informationen zu den Anwendungsbereichen, die von verschiedenen Arten von Geräuschquellen betroffen sein können, finden Sie in der obigen Liste. Es ist zu beachten, dass große Leistungsschalter, Induktionsheizgeräte, große Transformatoren usw. ein hohes Maß an leitendem Rauschen und abgestrahlten Störungen abgeben können. Wenn Sie das Signalkabel in der Nähe der Stromleitung platzieren, wird das Rauschen auch mit der Signalleitung Up gekoppelt.

Um elektromagnetische Störungen auf elektrischen Leitungen zu bekämpfen, ist es sehr wichtig, abgeschirmte Kabel zu verwenden. Ein abgeschirmtes Kabel ist ein Kabel mit einem oder mehreren (isolierten) Drähten, die von einer gemeinsamen leitenden Schicht umwickelt sind. Diese gemeinsame leitende Schicht ist die Abschirmschicht des Kabels. Es besteht im Allgemeinen aus geflochtenen Kupfersträngen (oder anderen Metallen wie Aluminium), nicht gewebten, spiralförmig gewickelten Kupferdrähten oder leitenden Polymerschichten. Signal- oder Stromkabel können in die Abschirmschicht eingewickelt werden, um Störungen durch elektromagnetische Störungen auf zwei Arten zu verhindern. Einerseits kann es einfach die Rauschenergie als Isolationsschicht reflektieren; Andererseits kann es Rauschen absorbieren und zum Boden leiten, was zum Rückweg des Rauschsignals wird.

In jedem Fall wird elektromagnetisches Rauschen nicht direkt auf den Leitungsleiter übertragen. Obwohl die Rauschenergie manchmal immer noch durch die Abschirmschicht fließt, wurde sie normalerweise stark gedämpft, es ist jedoch schwierig, Interferenzen zu verursachen. Unabhängig davon, ob das Kabel selbst eine Störquelle oder ein zu störendes Objekt ist, ist es daher sehr effektiv, eine Abschirmung dafür zu verwenden. Die Kabelabschirmung weist unterschiedliche Leistungsstufen auf und bietet unterschiedliche Abschirmungseffekte. Gleichzeitig gibt es viele Faktoren, die den Bedarf an Abschirmung bestimmen, wie z. B. die Umgebung für elektrische Anwendungen, die Kosten (dh: Warum sollten wir hohe Kosten für mehr Abschirmung zahlen?) Und den Kabeldurchmesser, das Gewicht und die Flexibilität ... und andere Probleme.
