Aufbau des M12-Steckverbinders

Der M12-Anschluss ist ein Gerät, das zwei aktive Geräte verbindet. Es ist ein Stecker und eine Buchse, die Strom oder Signale übertragen. In China wird es auch als Konnektor bezeichnet. Das Produkt ist wasserdicht, ölbeständig, kältebeständig, leistungsstabil, effizient und schnell verbunden und wird häufig in fotoelektrischen Schaltern, Sensoren und in verschiedenen industriellen Verkabelungssystemen verwendet.

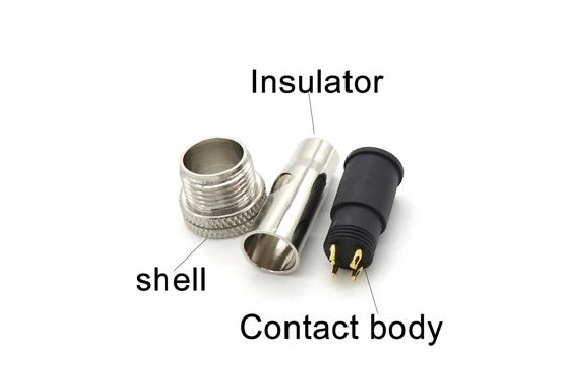

M12-Steckverbinderstruktur: Der M12-Steckverbinder besteht aus drei Grundeinheiten: Gehäuse, Isolator und Kontaktkörper.

Schale: Die M12-Steckerschale bezieht sich auf die Schale des Steckers und der Buchse, der Verbindungsmutter und der Heckbefestigung. Die Rolle der Hülle besteht darin, die inneren Teile des M12-Steckverbinders, wie z. B. Isolatoren und Kontaktkörper (zusammen als Pin Jacks bezeichnet), vor Beschädigung zu schützen. Der obige Positionierungsschlüssel gewährleistet die Positionierung des Steckers und der Buchse. Die Verbindungsmutter dient zum Anschließen und Trennen des Steckers und der Buchse. Die Heckbefestigung schützt den Abschluss des Drahtes und des Kontaktkörpers vor Beschädigungen und dient zur Befestigung des Kabels. Die Schale hat auch eine gewisse elektromagnetische Abschirmwirkung und wasserdichte Funktion. Die Schale besteht in der Regel aus Kunststoff (maschinelle Bearbeitung, Kaltfließpressen, Druckguss). Stahlschalen werden hauptsächlich zum Schweißen von Glasdichtungen und für hochtemperaturbeständige elektrische Steckverbinder verwendet.

Isolator: Er besteht aus einem Stiftisolator und einem Isolator. Die Schnittstelle besteht aus einem strengen Körper und einem Leitungsdichtungskörper. Halten Sie den Stift in der eingestellten Position und trennen Sie ihn zwischen jedem Kontaktkörper und jedem Kontaktkörper und jeder Schale durch den Isolator und den Dichtungskörper des Dichtungskörpers des Schnittstellendichtungskörpers, um Dichtungsmaßnahmen zur Verbesserung der Umweltbeständigkeit des elektrischen Steckverbinders zu erhalten.

Die Stiftbuchse ist eine Schlüsselkomponente eines elektrischen Steckverbinders, was sich direkt auf die Zuverlässigkeit des elektrischen Steckverbinders auswirkt. Die Oberfläche ist versilbert und vergoldet, um den Zweck eines geringen Kontaktwiderstands und Korrosionsschutzes zu erreichen. Um sich an die Hochtemperaturbeständigkeit, Niedertemperatur und Flammschutzmittel des Produkts anzupassen, um die stabilen und zuverlässigen geometrischen Abmessungen der Teile zu gewährleisten. Die meisten Isolatoren sind aus duroplastischem Kunststoff geformt. Der Grenzflächendichtkörper wird durch Silikonkautschukformung gebildet. Der Kontaktkörper ist der allgemeine Begriff der Stiftbuchse, die in Lötart und Schraubverbindung usw. unterteilt ist und zur Realisierung der Schaltungsverbindung verwendet wird. Eine solche Methode ist schneller und sicherer. Die strukturellen Merkmale sind: Umweltbeständigkeit, Bajonettverbindung, Mehrfachschlüsselposition, Kontaktkörper und Drahtcrimpverbindung.
